Amerikkalaiset PP-Dc&Mv3 Dashboard Push-Pull -ohjausventtiilit

Zhejiang Gongzheng Machinery Co., Ltd. on ammattimainen amerikkalaisten hyötyajoneuvojen pneumaattisten ohjausventtiilien valmistaja, joka on erikoistunut PP-Dc (push-pull dual-circuit) ja MV-3 (monitoiminen integroitu) sarjoihin. Nämä kojelautaan asennetut venttiilit toimivat käyttöliittymänä seisontajarrun käyttöön, hätäjarrun vapauttamiseen ja perävaunun ilmansyötön ohjaukseen raskaissa kuorma-autoissa, traktoreissa ja linja-autoissa. Toimitamme täydellisen valikoiman yksitoimisia ja integroituja ohjausmoduuleja, jotka on suunniteltu täyttämään OEM-vaatimukset ja jälkimarkkinoiden vaihtovaatimukset FMVSS 121:n alaisena toimiville luokkien 6–8 ajoneuvoille.

Meidän Amerikkalainen PP-Dc&Mv3 valmistaja asema perustuu vertikaaliseen integraatioon: valmistamme venttiilirunkoja, mäntäkokoonpanoja, tiivisteitä ja sähkökomponentteja talon sisällä 30 000 m²:n tehtaan ja IATF 16949 -laadunhallinnan tukemana. Jokainen venttiili on vuoto- ja syklitestattu ennen toimitusta, porttien kokoonpanot ja tarramerkinnät sovitetaan asiakkaan ajoneuvon alustaan.

Tuotevalikoima: PP-Dc ja MV-3-sarja

Järjestämme tarjontamme kahteen ydinperheeseen, joista kukin on saatavilla useilla porttiasetteluilla, nuppityyleillä ja sähköliitäntävaihtoehdoilla:

Molempia sarjoja tarjotaan vakiona 12 V:n ja 24 V:n sähköisissä kokoonpanoissa, joissa on push-pull-, push-to-release- tai toggle-toiminto. Toimitamme myös korjaussarjoja ja huoltosarjoja olemassa olevien MV-3- ja PP-Dc-asennusten kenttähuoltoon.

Sovellusten sovitus ja järjestelmäintegraatio

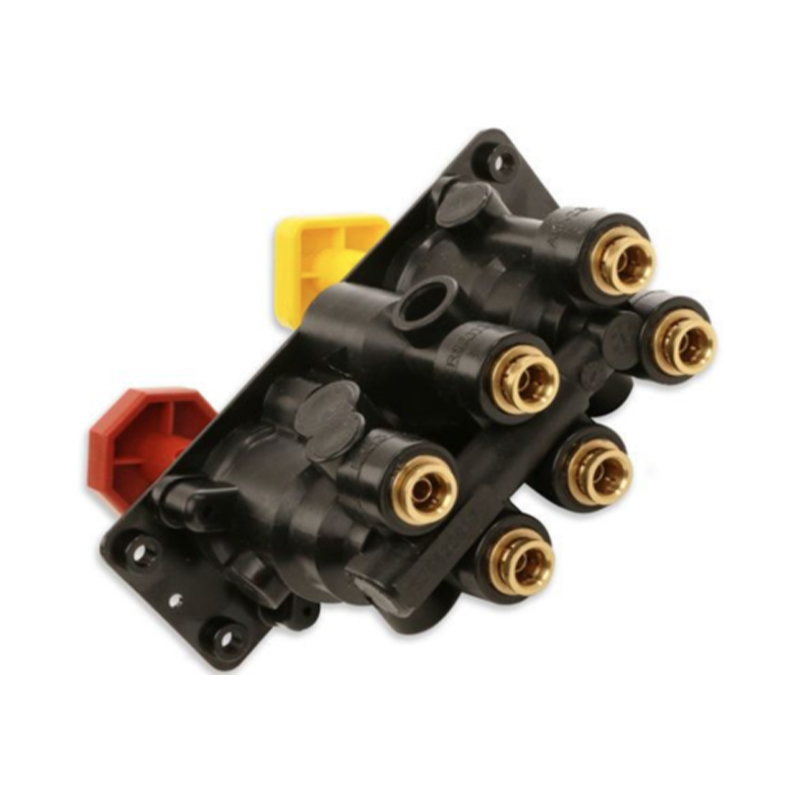

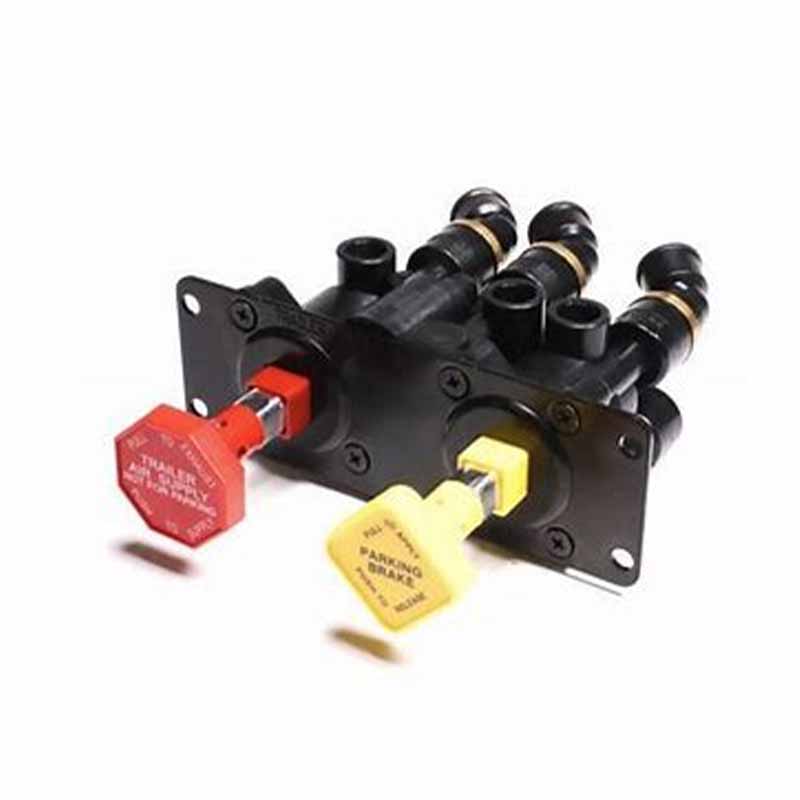

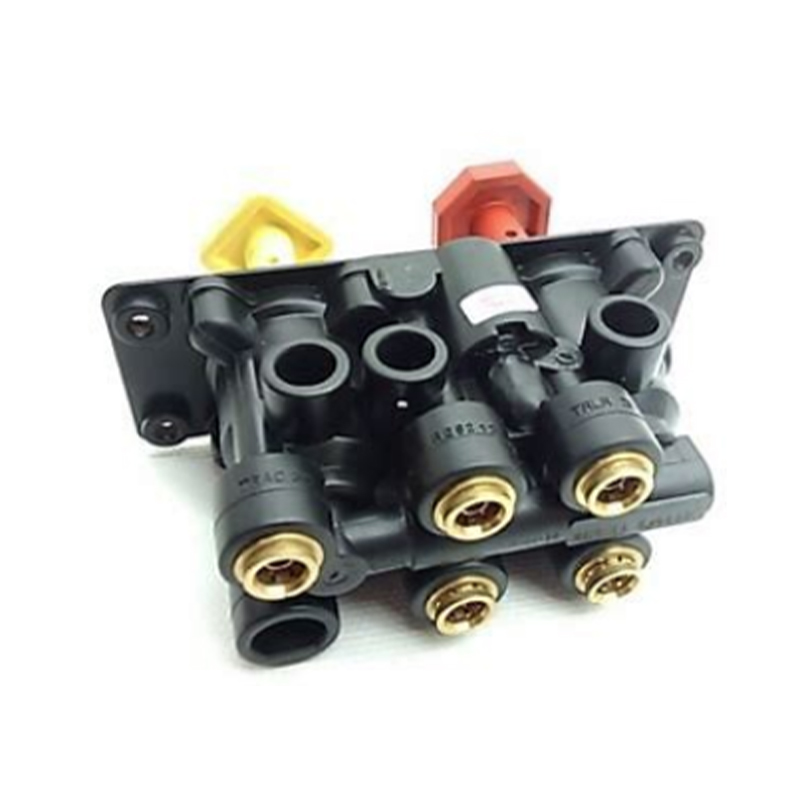

PP-Dc- ja MV-3-venttiilit on asennettu ohjaamon kojelautaan ja kytketty ilmajarrujärjestelmän syöttö-, pysäköinti- ja perävaunun ohjauspiireihin. Kaksipiirinen PP-Dc-rakenne antaa kuljettajalle mahdollisuuden ohjata itsenäisesti traktorin seisontajarrua ja perävaunun ilmansyöttöä, mikä täyttää FMVSS 121:n redundanssivaatimukset. Integroitu MV-3-moduuli vähentää paneelitilaa ja yksinkertaistaa pneumaattista putkistoa yhdistämällä useita ohjaustoimintoja yhdeksi rungoksi.

Konfiguroimme jokaisen venttiilin ajoneuvon ilmajärjestelmän arkkitehtuurin perusteella: perävaunulinjojen lukumäärä, ABS/EBS:n läsnäolo ja haluttu kojelaudan järjestely. Suunnittelutiimimme tarkistaa asiakkaan piirikaavion ja asennuskuoren ennen kuin viimeistelee portin suunnan, kierretyypin (NPT tai SAE) ja nupin merkinnän.

Kriittiset tekniset tiedot ja laadunvarmistus

• Käyttöpainealue: 0–150 psi (0–10,3 bar)
• Lämpötila-alue: –40 °C - 85 °C
• Porttien koot: 1/4" NPT, 3/8" NPT tai SAE O-rengas
• Sähköluokitus: 12 V tai 24 V DC, valinnainen merkkivalopiiri
• Pyörän käyttöikä: 200 000 sykliä nimellispaineella
• Vuoto: Sisäinen ja ulkoinen vuoto testattu arvoon <10 cm³/min paineella 100 psi

Jokainen tuotantoerä käy läpi 100 %:n toimintatestauksen, joka sisältää käyttövoiman mittauksen, virtauksen tarkastuksen ja tiivisteen eheyden tarkastuksen. IATF 16949 -sertifikaattimme kattaa koko valmistusprosessin raaka-aineen saapumistarkastuksesta lopulliseen pakkaamiseen.

Asetusvaihtoehdot ja mukauttaminen

Tuemme sekä vakioluettelokokoonpanoja että mukautettuja malleja. Tyypillinen räätälöinti sisältää:

• Nupin väri, muoto ja laserkaiverretut symbolit tai teksti
• Integroitu LED-valaistus tietyllä jännitteellä ja kirkkaudella
• Porttien sijainnin ja kulman säädöt tiukkoja kojelautaasetteluja varten
• Yhdistetyt PP-Dc- ja MV-3-toiminnot yhdessä kotelossa
• Erikoistiivistemateriaalit aggressiivisiin ympäristöihin (esim. silikoni äärimmäiseen kylmyyteen)

OEM-projekteissa työskentelemme 3D CAD-malleista tai fyysisistä näytteistä tuottaaksemme yhteensopivia komponentteja. T&K-tiimimme voi tehdä nopean prototyyppien valmistuksen kahdessa viikossa useimpien muutosten osalta.

Asennus, huolto ja tuki

Kaikkien venttiilien mukana toimitetaan asennusohjeet ja suositellut vääntömomenttiarvot asennusta ja porttiliitäntöjä varten. Suosittelemme pneumaattisiin järjestelmiin soveltuvan kierretiivisteen käyttöä ja sähköisen napaisuuden tarkistamista ennen lopullista kytkentää. Kenttähuoltoa varten tarjoamme täydellisiä korjaussarjoja, jotka sisältävät tiivisteitä, jousia ja mäntäkokoonpanoja, sekä teknisiä tiedotteita yleisiä vianetsintävaiheita varten.

Meidän support team provides phone and email assistance for installation questions, and we can arrange on-site training for fleet maintenance departments upon request. Spare parts are stocked for all current production models, with typical lead times of 5–10 business days for standard kits.

Tiedot, joita käytämme ratkaisusi määrittämiseen

Tarkan tarjouksen ja suunnitteluehdotuksen laatimiseksi tarvitsemme seuraavat projektitiedot:

• Ajoneuvon merkki, malli ja vuosi (tai vastaava alusta)
• Ilmajärjestelmäkaavio, joka näyttää venttiilien sijoittelun ja piirin toiminnot
• Halutut ohjaustoiminnot (pysäköinti, perävaunun syöttö, apu)
• Asennusreiän kuvio ja kojelaudan paksuus
• Sähköjärjestelmän jännite ja liittimen tyyppi
• Vaadittu portin kierrestandardi (NPT, SAE tai BSP)
• Tavoite käyttölämpötila-alue ja ympäristöaltistus
• Vuotuinen määrä ja haluttu pakkaus (bulkki, sarja tai vähittäismyyntilaatikko)

Näiden tietojen avulla valitsemme sopivat sarjat, porttikokoonpanot ja sähkövaihtoehdot ja toimitamme mittapiirustukset ja suorituskykytiedot tarkastettavaksi ennen tuotantoa.
