Missä puolikuivaimessa oleva kuivausrumpu sijaitsee? Täydellinen sijaintiopas ja huoltovinkkejä

Etsi paksuin, kuumin ilmajohto, joka lähtee puolikompressorista ja seuraa sitä moottoria pitkin. Tuon rivin lopussa, joka on pultattu runkokiskon ulkopuolelle teräs- tai alumiinikannattimella, näet lieriömäisen kanisterin, joka on suunnilleen suuren kahvipannun kokoinen. Tuo kanisteri on ilmankuivain. Tyypillisessä pohjoisamerikkalaisessa konventionaalisessa ohjaamotraktorissa tämä kokoonpano on vasemmanpuoleisessa runkokiskossa aivan moottoritilan takana tai ohjaamon helman alla. Eurooppalaisissa kuorma-autoissa se on yleensä oikeanpuoleisessa runkokiskossa ohjaamon portaiden takana. Ammattiautoissa se voidaan työntää korin apurungon taakse, mutta sääntö on johdonmukainen: ilmankuivain on kompressorin poistoputken ja märkäsäiliön välissä niin lähellä molempia kuin pakkaus sallii.

Tämä paikka ei ole sattuma. Se vaikuttaa suoraan siihen, kuinka hyvin kuivausaine kuivaa paineilmaa, kuinka luotettavasti huuhtelujakso regeneroi kuivauspedin, kuinka helposti mekaanikko voi vaihtaa patruunan ja kuinka kauan ilmajarrujärjestelmän loppuosa kestää. Tarkan kiinnityskohdan tunteminen auttaa sinua myös tarkastamaan käytetyn kuorma-auton ennen ostoa, diagnosoimaan vesi-ilmassa aiheuttamat valitukset, suunnittelemaan patruunoiden vaihdot ja ymmärtämään, miksi korjaamo on saattanut ratkaista tyhjennyssyklin ongelman väärin.

Mihin kuivausrumpu tarkalleen on asennettu puolikkaaseen?

Suurin osa raskaita ilmankuivaimia on pulttikiinnityskokoonpanoja, jotka kiinnitetään runkokiskon pystysuoraan pintaan aivan moottoritilan taakse. Asennusteline on tyypillisesti teräsleimattu tai alumiininen kannake, joka kiertyy sylinterimäisen rungon ympärille sen pohjan lähellä ja on kiinnitetty kahdella tai neljällä pultilla. Useat kiinnikkeet sisältävät kumiset eristysholkit, jotka vähentävät alustan aiheuttamaa tärinää; Näiden holkkien takia kuivausrummun runko tuntuu usein hieman löysältä, jos sitä työnnät käsin, vaikka pultit olisi kiristetty oikein.

Eteen-taka-asennon suhteen kuivain sijaitsee moottorin takaosan ja takajousituksen etupään välissä. Päiväohjaamossa voit seisoa ohjaamon kynnyksen ja ohjattavan akselin välissä ja nähdä suoraan kapselin. Pölkykuorma-autossa kuivausrumpu voi sijaita kauempanakin, ratapölkkyjen suojuksen alla, mutta se jää rungon kiskoon eikä itse moottorilohkoon.

Vasen-oikea-kysymyksen ratkaisee kompressorin kiinnitys. Useimmat puolikäyttöiset raskaat dieselmoottorit käyttävät ilmakompressoria vaihteistosta tai lohkon toisella puolella olevasta lisävarustekäytöstä. Kuivurin on oltava lyhyen putkilinjan sisällä kompressorin poistoaukosta, joten se on lähes aina samalla puolella. Jos kompressori on moottorin vasemmalla puolella, kuivausrumpu on vasemmalla runkokiskolla; jos kompressori on oikealla, kuivausrumpu seuraa oikealla. Pienessä määrässä kuorma-autoja kompressoria ajetaan takavaihteista ja kuivausrumpu voi olla vastakkaisella kiskolla märkäsäiliön vieressä.

Pystyasennus on ylivoimainen standardi, koska tyhjennysventtiilin ja pakoputken on pysyttävä alimmassa kohdassa. Vaakasuora asennus on mahdollista vain tiettyyn runkoon ja vain tähän asentoon suunnitelluissa kuivausmalleissa. Älä koskaan aseta pystysuoraan suunniteltua kuivausrumpua tasaiseksi, kun asennat varaosan, koska kuivausainepeti siirtyy ja tyhjennysventtiili ei tyhjene.

Miksi kuorma-autoinsinöörit laittavat kuivausrummun runkokiskoon

Kolme suunnittelutavoitetta selittävät runkokiskon sijainnin: suojaa kuivausainetta, suojaa tyhjennystoimintoa ja suojaa sitä huoltavaa teknikkoa.

Ensimmäinen tavoite on lämmönhallinta. Raskaasta kompressorista lähtevä paineilma voi ylittää 200°C sylinterinkannen kohdalla. Jos kuivausrumpu pultattaisiin suoraan moottorin venttiilin kanteen tai asennettaisiin lähelle pakosarjaa, kuivausainepeti kyllästyisi kosteudella paljon nopeammin, koska adsorptiokyky laskee kerroksen lämpötilan noustessa. Runko-kisko-asento siirtää kuivausrummun pois päälämmönlähteistä ja antaa poistolinjalle riittävän pituuden, jotta ilma jäähtyy osittain ennen sänkyyn menemistä. Viileämpi kerros saavuttaa alhaisemman paineen kastepisteet, mikä itse asiassa kuivaa jarrujärjestelmän ilman.

Toinen tavoite on johdonmukainen puhdistuskäyttäytyminen. Kuivausrumpu regeneroituu vapauttamalla pienen varastoidun määrän kuivaa ilmaa taaksepäin kuivausainekerroksen läpi ja ulos pohjassa olevasta tyhjennysventtiilistä. Tämä tapahtuu kerran kompressorin tyhjennysjaksossa. Poistolinjan ja sisäisen tyhjennyssäiliön tilavuus ovat osa suunnittelulaskentaa. Kun kuivausrumpu on pultattu lähelle kompressoria, tyhjennystapahtuma on terävä ja lyhyt. Jos kuivausrumpu sijaitsee liian kaukana, pursutusilman täytyy työntyä pitkän linjan läpi ennen kuin se saavuttaa tyhjennysventtiilin, mikä heikentää regeneraatiota ja voi jättää kosteutta petiin.

Kolmas tavoite on pääsy palveluun. Kuivausainepatruuna on kuluva osa, joka on vaihdettava muutaman vuoden välein. Runkokiskon korkeus asettaa kapselin vyötärön tasolle, kun trukki on hissillä, mikä tarkoittaa, että yksi teknikko voi poistaa patruunan irrottamatta ohjaamoa, akkukoteloa tai lokasuojaa. Märkäsäiliön viemäriputket ovat myös runkokiskoilla, joten kuivauspaikka pitää viikoittaisen kosteustarkastuksen samassa kävellen rekan ympärillä.

Runko-kisko-asento suojaa yksikköä myös tieroskilta. Kiskon ulkopinta on alttiina kiville ja roiskeille, mutta kiskon sisäpuolella on jarrulinjoja ja johtoja, joita vuotava tyhjennysaukko vaurioittaisi. Kuivausrummun sijoittaminen ulkopinnalle pitää öljyn ja veden poistumisen loitolla sähköjohtosarjoista ja mahdollistaa ilmankierron kanisterin ympärillä, jotta lämmitin ja termostaatti eivät ylikuumene.

Missä ilmankuivain sijaitsee puoliilmajarrujärjestelmässä

Kuivaimen asennon ymmärtäminen on helpompaa, kun näet koko ilmansyöttöpolun. Latauspiiri alkaa kompressorista ja päättyy jarruventtiileihin, ja kuivausrumpu on paikka, jossa ilma siirtyy kuumalta, likaiselta, märältä puolelta puhtaalle, kuivalle puolelle.

Ilma puristetaan kompressorissa ja työnnetään poistolinjan kautta kuivaimen tuloaukkoon. Kuivausrumpu poistaa öljypisarat sulautuvassa suodatinvaiheessa, poistaa vesihöyryn kuivausainekerroksessa ja lähettää sitten puhdasta ilmaa poistoventtiilin kautta märkäsäiliöön. Märkäsäiliöstä ilma virtaa takaiskuventtiilien kautta ensiö- ja toisiosäiliöihin, jotka syöttävät jarrupiirejä.

Tyhjennysjakso toimii näin: kun jarrujärjestelmä saavuttaa säätimen katkaisupaineen, kompressori lakkaa puristamasta. Tällä hetkellä kuivausrumpu vapauttaa pienen määrän varastoitua kuivaa ilmaa, joka kulkee taaksepäin kuivausainepedin läpi ja poistuu tyhjennysventtiilin kautta puhaltaen ulos suodatinpintaan ja pohjalla olevaan kaivoon kertyneen öljyn ja veden. Jos seisot lähellä puolipistettä, joka on juuri saavuttanut täyden paineen, yksi lyhyt ilmahuipaus kuivausrummun pohjalta on regeneraatiotapahtuma.

Kuinka tunnistaa puolikuivain

Jos olet uusi kuorma-auton käyttäjä tai tutkit käytettyä ajoneuvoa ensimmäistä kertaa, on neljä visuaalista merkkiä, jotka kertovat, että katsomasi kanisteri on ilmankuivain öljynsuodattimen, polttoainesuodattimen tai hydraulisäiliön sijaan.

Useimmissa kuivaimissa on osanumero, enimmäispaineluokitus ja virtausarvo leimattu tai silkkipainettu päätykanteen. Nämä tiedot ovat tärkeitä, kun tilaat huoltosarjan tai vaihtokasetin. Kirjoita se muistiin ennen korkin puhdistamista, koska painatus voi kulua pois muutaman höyrypesun jälkeen.

Ilmakuivaimen osat, jotka näet asennusasennosta

Runkokiskon sijainti antaa hyvän näkymän melkein kaikkiin kuivausrummun huollettaviin osiin, ennen kuin irrotat mitään. Alla olevassa taulukossa on lueteltu komponentit, joita voit tarkastaa tästä asennosta.

Jos kuivausrumpu on lämmitetty, tarkista lämmittimen johdot kylmäkauden tarkastusten aikana. Tyypillinen lämmitin kuluttaa 10-18 ampeeria, kun se syötetään 12 voltilla. Mittaa vastus kahden lämmitinjohdon välillä: muutama ohmi on normaalia, nolla tarkoittaa oikosulkua ja ääretön vastus ilmaisee lämmittimen auki. Vaihda päätykansi, jos lämmitin epäonnistuu, koska jäätynyt tyhjennysventtiili saa koko latausjärjestelmän nostamaan painetta hitaasti ja saattaa jopa aiheuttaa kompressorin vian.

Yleisiä varoitusmerkkejä siitä, että kuivausrumpu vaatii huomiota

Ilmankuivaimet epäonnistuvat vähitellen, ja usein kuljettaja huomaa ensimmäiset oireet ennen kuin mekaanikko huomaa ne. Tässä ovat yleisimmät varoitusmerkit ja mitä kukin niistä kertoo laitteen tilasta.

Vesi tai öljy märän säiliön tyhjennysaukossa. Kun avaat märkäsäiliön tyhjennysventtiilin ja vettä tulee ulos ennen paineilmaa, kuivausainepeti on kyllästynyt tai kuivaimen sisällä oleva poistoventtiili vuotaa. Terveen kuivausrummun tulisi pitää märkä säiliö lähes kuivana, vaikka muutama tippa vettä kosteana aamuna pitkän tyhjäkäynnin jälkeen voi olla normaalia.

Kompressori runs longer than it used to. Kompressoriöljyn tukkeutunut patruuna lisää painehäviötä kuivausrummun yli. Tämän seurauksena märkäsäiliön paine nousee hitaasti ja kompressori pysyy kuormitettuna pidempään. Tämä voi johtua myös vuodosta poistolinjassa tai viallisesta kompressorirenkaasta, joten tarkista ensin kuivausrumpu ja sitten kompressorin teho.

Jatkuva pieni suhina puhdistusportista. Tyhjennysportin tulisi vapauttaa ilmaa vain hetkellisen regeneraation aikana nopeudensäätimen katkaisun yhteydessä. Jos se suhisee jatkuvasti, tyhjennysventtiilin istukka on likainen tai sisäinen takaiskuventtiili on juuttunut auki. Tämä on yleinen talvivika, koska jääkiteet pitävät venttiilin auki.

Ei mitään puhdistusääntä. Jos katsot painemittarin nousevan katkaisuarvoon eikä kuivausrumpu puhalleta, tyhjennysventtiili on juuttunut kiinni, lämmityspiiri on kuollut jäätymisolosuhteissa tai patruuna on täysin tukossa. Kuivausrumpu, joka ei koskaan puhdista, ei voi regeneroitua, mikä tarkoittaa, että kuivausaine loppuu lyhyen ajan kuluttua ja märkä ilma pääsee säiliöön.

Kuuraa tai jäätä näkyy kapselin pohjan ympärillä. Jään muodostuminen viittaa lämmittimen vikaan tai roskien tukkimaan tyhjennysventtiiliin. Kun tyhjennysaukko ei voi avautua, pieni vesimäärä, joka kerääntyy pohjan sisälle, jäätyy ja laajenee ja lopulta halkeilee päätykannen.

Öljykalvo runkokiskoon kuivausrummun alla. Kevyt öljykalvo suoraan tyhjennysaukon alla on normaalia ajan mittaan, mutta raskas kalvo, joka vetää puoleensa pölyä ja leviää kannakkeen taakse, tarkoittaa, että kompressori siirtää liikaa öljyä ja kuivaimen sulatusvaihe on ylikuormitettu.

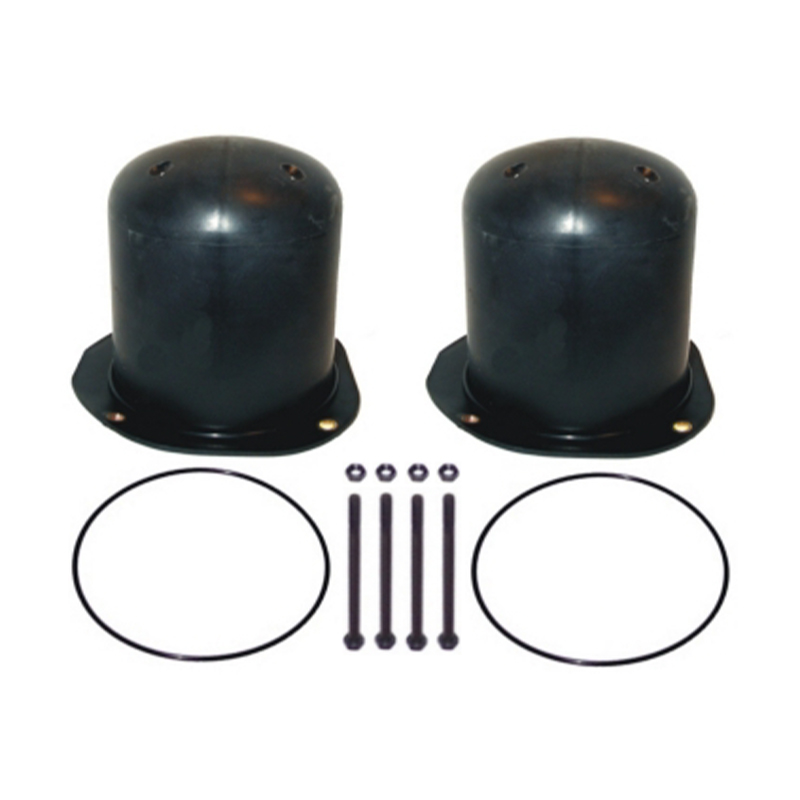

Ilmakuivaimen huolto ja patruunoiden vaihto

Useimmat ilmankuivainten valmistajat suosittelevat uutta kuivausainepatruunaa kahden vuoden tai 200 000 km:n, noin 120 000 mailin välein, maantieajoa varten. Kosteilla rannikkoalueilla, pölyisissä ympäristöissä tai huonolaatuisella kompressoriöljyllä työskentelevien kuorma-autojen välit ovat lyhyempiä. Luotettavin signaali on yllä kuvattu märkäsäiliön tyhjennystarkastus: jos vettä tulee aikaväliä aikaisemmin, vaihda patruuna välittömästi.

Patruunan vaihto on yksinkertaista, kun kuivausrumpu on runkokiskon päällä. Suunnittele prosessi täysin paineettoman järjestelmän ympärille ja puhtaan työalueen ympärille kapselin ympärille.

1. Pysäköi trukki tasaiselle alustalle, kytke seisontajarru ja tyhjennä ilmajärjestelmä kokonaan 0 psi:iin. Tyhjennä märkäsäiliö, ensisijainen säiliö ja toisiosäiliö varmistaaksesi, ettei putkiin jää jäännöspainetta.
2. Irrota lämmittimen johdot, jos kuivausrummussa on sähkölämmitin. Merkitse liitännät, jotta voit liittää ne uudelleen oikeisiin liittimiin.
3. Poista vanha patruuna suodatinhihnalla. Käännä patruunaa vastapäivään katsomalla ylhäältä. Jos se ei liiku, paina tasaisesti kasetin runkoa hihnaavaimella, älä koskaan tyhjennysaukkoon tai päätykanteen.
4. Puhdista paljaat päätysuojuksen kierteet ja tiivistepinta nukkaamattomalla liinalla. Etsi hiusrajahalkeamia, korroosiota tai irtoamista kierrealueelta. Halkeileva päätykansi on syy koko kuivausrummun vaihtoon.
5. Asenna uudet O-renkaat huoltosarjasta ja voitele ne puhtaalla silikonirasvalla. Älä käytä öljyliuottimia sisältävää rasvaa, koska ne vahingoittavat kumia.
6. Pyöritä uusi patruuna ja kiristä se pakkauksessa ilmoitettuun vääntömomenttialueeseen, joka on tyypillisesti 30–35 jalkaa. Liiallinen kiristäminen vääristää O-rengasta ja voi murtaa päädyn.
7. Liitä lämmittimen johdot uudelleen ja varmista, että liitäntä on kunnossa. Jos kuivausrummussa on sisäinen säädin tai erillinen säätöputki, tarkista, ettei uusi patruuna ole puristanut pientä letkua.
8. Sulje kaikki viemärit, paineista trukki ja katso mittaria. Kun säädin katkaistaan, varmista, että kuivausrumpu lähettää yhden tyhjennyspulssin. Tarkista päätykansi ja linjaliittimet vuotojen varalta saippuavedellä.

Kun patruuna on pois päältä, tarkista kaksi kiinnityspulttia, jotka pitävät kuivausrumpua runkokiskoon. Tyypillinen vääntömomenttiarvo on 45 - 60 jalkaa paunaa runkokiskon puolella ja 20 - 30 jalkaa paunaa kiinnityspuolella, mutta kannattimen etikettiin painetut luvut ovat etusijalla. Tarkista, ettei purkauslinjassa ole lämpöhalkeamia ja alueita, joissa se hankaa runkoa, akkukoteloa tai johdinsarjaa. Hiertynyt poistoputki on yleinen ilmanhäviön lähde, jota usein luullaan kuivausrummun viaksi.

Mitä ottaa huomioon, kun valitset kuivausrummun tai vaihtopatruunan

Eri valmistajien ilmankuivaimet voivat näyttää ulkopuolelta samanlaisilta, mutta sisäinen täyttö ja tiivisteiden laatu vaihtelevat huomattavasti. Koska kuivausrumpu suojaa jokaista jarrujärjestelmän myötävirtaventtiiliä, pienistä materiaalieroista tulee suuria eroja huoltokustannuksissa.

Kuivausainekerroksen tulee olla aktivoidun alumiinioksidin ja molekyyliseulan seos. Pelkästään aktivoitu alumiinioksidi voi poistaa kohtuullisen määrän kosteutta normaaleissa lämpötiloissa, mutta molekyyliseula vetää ilman alempaan paineeseen kastepisteeseen sellaisilla virtausnopeuksilla, joita puolijarrujärjestelmä todella käyttää. Patruuna, jossa on vain yksi kuivausainetyyppi, on yleensä heikompi suorituskykyinen tuote. Jos vertaat kahta patruunaa, kysy kuivausaineen painoa; raskaampi täyttö ei ole automaattisesti parempi, mutta se on merkki siitä, että valmistaja ei ole leikannut kulmia sängyn tilavuuteen.

Tarkista tulo- ja poistoaukkojen koot kuorma-autosi olemassa olevien putkistojen suhteen. Varaosien kuivausrummuissa on joskus portit, jotka on määritetty eri kierrekokoa tai eri suuntausta varten, varsinkin kun samaa koria myydään useille ajoneuvoalustoille. Kuivausrumpu, joka vaatii uuden sovittimen tai uudelleenohjatun poistojohdon, maksaa enemmän kuin itse osan hinta.

Kuorma-autoille, jotka toimivat kylmillä alueilla, valitse lämmitetty kuivausrumpu, jonka jännite vastaa kuorma-auton sähköjärjestelmää. Useimmat raskaat kuorma-autot käyttävät 12 tai 24 volttia; selvitä kumpaa alustasi käyttää ennen tilaamista. Lämmityspiiriä tulee ohjata termostaatilla, joka kytkeytyy päälle vain, kun ympäristön lämpötila lähestyy jäätymistä, ei jatkuvalla energiankulutuksella.

Tarkista tyhjennysventtiilin rakenne ennen ostamista. Kiinteässä tyhjennysventtiilissä on karkaistu istukka, ruostumattomasta teräksestä valmistettu jousi ja tyhjennysaukko, joka voidaan puhdistaa koko venttiiliä purkamatta. Nämä tiedot määrittävät, tyhjeneekö kuivausrumpu matalissa lämpötiloissa kahden vuoden käytön jälkeen.

Harkitse lopuksi yksikön takana olevaa valmistusprosessia. Komponenteissa, jotka tulevat IATF 16949 -sertifioiduilta tuotantolinjoilta, on yleensä yhtenäisempiä valukappaleita, tiivistepintoja ja O-rengasyhdisteitä kuin sertifioimattomista lähteistä peräisin olevissa osissa. Jos tehdas vastaa teknisiin kysymyksiin kuivausaineen painon, poiston takaiskuventtiilin avautumispaineen ja huuhtelumäärän numeroilla, se on vahvempi signaali kuin yleinen takuulupaus. Puolikuivain on turvakomponentti; sen sisäinen laatu ei ole paikka säästää rahaa.

Usein kysyttyjä kysymyksiä puoliilmakuivaimen sijainnista ja toiminnasta

Voinko ajaa semi-autoa, jos ilmankuivain on tukossa?

Voit ajaa tilapäisesti, mutta ei riskittömästi. Tukkeutunut kuivausrumpu päästää kosteutta ja öljyä ilmasäiliöihin, syövyttää jarruventtiilejä sisältä ja voi aiheuttaa jään muodostumista, joka lukitsee jarrut talvella. Kompressori käy myös pidempiä jaksoja, mikä lyhentää sen käyttöikää. Käsittele tukkeutunutta kuivausrumpua saman päivän korjauksena, ei määräaikaishuoltokohteena.

Miksi näen edelleen vettä ilmasäiliöissä uuden ilmankuivaimen asennuksen jälkeen?

Tavallisia syitä ovat vuotava poistoaukon takaiskuventtiili kuivausrummussa, tyhjennysventtiili, joka ei avaudu katkaisun yhteydessä, tai kompressori, joka kuljettaa öljyä kuluneiden renkaiden läpi. Joskus uusi patruuna asennettiin vaurioituneen O-renkaan kanssa, jolloin märkä ilma pääsi ohittamaan kuivausainekerroksen. Tarkista ensin tyhjennystoiminto, tyhjennä sitten säiliöt kokonaan ja toista testi täyden jarrutuksen jälkeen.

Pitäisikö ilmankuivain asentaa pysty- vai vaakasuoraan?

Pystysuoraan, ellei kuivausrumpumalli ole erityisesti suunniteltu vaakakäyttöön. Tyhjennysventtiilin tulee olla kokoonpanon alimmassa pisteessä, jotta vesi ja öljy valuvat pois kaivosta. Pystysuoraan suunnitellun kuivausrummun asettaminen tasaiseksi antaa kuivausaineen laskeutua epätasaisesti, tukkia tyhjennysaukon ja muuttaa kuivausaineen lopulta mutaiseksi massaksi.

Kuinka usein puolikuivaimen tulisi tyhjentää?

Kerran kompressorin tyhjennysjaksoa kohden. Normaalissa maantiellä ajettaessa harvoin jarrutuksin, tämä voi tapahtua muutaman minuutin välein. Raskaassa liikenteessä, jossa jarruja käytetään jatkuvasti, kompressori latautuu ja purkautuu useammin, joten kuivausrumpu tyhjenee useammin. Nopea toistuva tyhjennys muutaman sekunnin välein tarkoittaa, että alavirtaan on ilmavuoto tai nopeudensäätimen asetukset ovat väärät.

Voinko vaihtaa vain patruunan koko ilmankuivaimen sijaan?

Useimmissa tapauksissa kyllä. Kotelo, kannake ja sisäiset venttiilit on suunniteltu kestämään useita patruunavälejä. Vaihda patruuna, O-renkaat ja tyhjennysventtiili, jos se on ollut käytössä yli 500 000 km tai vuotaa. Jos lämmitinpiiri on auki, päätykansi on haljennut tai asennusjalassa on väsymismurtuma, vaihda koko yksikkö.

Ostamani käytetyn semi-kuivain on asennettu takapalkkiin runkokiskojen väliin. Onko se ongelma?

Se voi olla jälkiasennus tai harvinainen alustan asettelu, ja se voi silti toimia oikein. Varmista kolme asiaa: kuivausrumpu on kompressorin alavirtaan ja märkäsäiliön ylävirtaan; tyhjennysportti on kapselin alin kohta; ja ulostulon takaiskuventtiili pitää paineen. Jos kaikki kolme ovat tosia, asennus on hyväksyttävä, vaikka se näyttää erilaiselta kuin tehdasasetus.
